온도 센서는 왜 열에 속을까｜NSC ⑥



NSC 플렉시블 단열 필름 시리즈 ⑥



KEY POINT 온도 센서는 자기가 놓인 곳의 온도를 읽습니다. 그런데 발열부의 열이 기판, 브라켓, 공기를 타고 센서로 번지면 센서는 실제 제어하려는 온도가 아니라 주변 열에 영향을 받은 값을 읽게 됩니다. 이를 줄이려면 센서를 바꾸기보다 센서로 가는 열 경로를 관리하는 것이 효과적이며, 얇은 NSC 플렉시블 단열 필름이 후보가 됩니다.



"센서는 정상인데 왜 온도가 안 맞죠?"

가전 개발 단계에서 자주 나오는 질문입니다. 센서 사양에는 문제가 없는데, 제품 안에서는 제어 온도가 실제와 어긋나는 경우가 있습니다. 원인은 센서가 아니라 센서가 놓인 환경의 열 흐름에 있는 경우가 많습니다.

지난 편들에서 발열부와 회로 사이에 단열층을 두어 열 간섭을 줄이는 이야기를 했습니다. 이번 편은 그중 특히 민감한 부품인 온도 센서를 중심으로, 열 간섭이 제어에 어떤 문제를 만드는지 살펴봅니다.

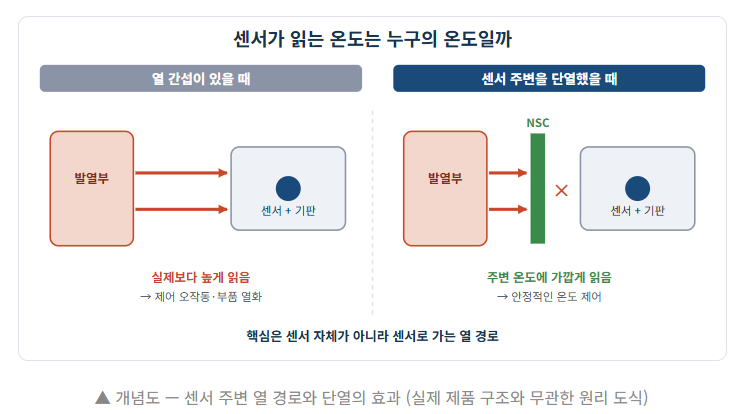

센서는 어떻게 열에 속을까

센서로 열이 들어오는 경로는 크게 세 가지입니다.

• 전도 — 발열부에서 기판, 금속 브라켓, 고정 부품을 타고 센서까지 열이 전해집니다.
• 복사 — 뜨거운 부품이 센서와 가까우면 직접 열을 내보내 센서 온도를 올립니다.
• 대류 — 좁은 내부 공간에서 데워진 공기가 센서 주변에 머뭅니다.

센서가 이 열의 영향을 받으면 실제 제어 대상 온도와 다른 값을 읽습니다. 그러면 히터나 컴프레서가 필요 이상으로 켜지거나 늦게 꺼지는 등 제어가 흔들리고, 센서와 주변 전자 부품의 열화도 빨라질 수 있습니다.

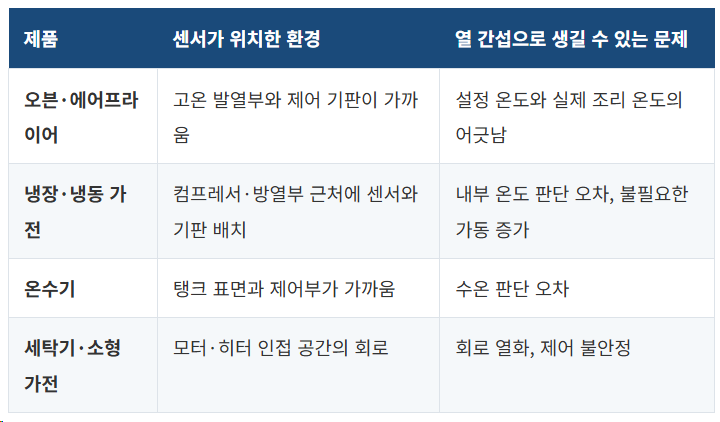

어떤 제품에서 문제가 되기 쉬울까



TIP센서 오차가 의심될 때는 센서를 교체하기 전에 ① 센서 주변 열원의 위치 ② 센서와 열원을 잇는 금속·기판 경로 ③ 센서 주변 공기 흐름을 먼저 확인해 보세요. 열 경로가 보이면 그 경로를 끊는 것이 가장 빠른 해결책인 경우가 많습니다.



얇은 단열 필름이 도움이 되는 이유

센서 주변은 대개 공간이 좁습니다. 두꺼운 단열재를 넣기 어렵기 때문에 얇게 적용할 수 있는 단열 소재가 필요합니다. NSC 플렉시블 단열 필름은 열전도율이 25℃에서 0.023 W/m·K 미만이고, 두께는 0.5~5mm 범위에서 맞춤 제작이 가능합니다.

• 얇고 유연 — 기판과 브라켓 사이, 좁은 틈에도 끼워 넣을 수 있습니다.
• 타발 가공 — 센서와 부품 형상에 맞춘 모양으로 가공할 수 있습니다.
• 절연성 — 절연저항 500MΩ 초과(1,000V DC, 60초), 내전압 3,000V DC에서 1mA 미만으로 회로 인접부에 검토할 수 있습니다.
• 래핑 구조 선택 — PET, 알루미늄 호일, PI, 유리섬유 래핑 + 양면접착 중 환경에 맞게 선택합니다.



FAQ

센서 바로 옆에 단열 필름을 붙여도 되나요?

센서가 측정해야 할 대상 방향은 열려 있어야 하고, 발열부에서 오는 간섭 경로만 막는 것이 원칙입니다. 센서 감지부를 가리지 않도록 위치와 형상은 제품별로 협의가 필요합니다.



효과를 확인하는 가장 쉬운 방법은 무엇인가요?

같은 조건에서 단열 필름 적용 전후로 센서 부위 온도와 제어 동작을 비교하는 시제품 테스트가 가장 확실합니다.



두께는 어떻게 정하나요?

허용 공간과 열원 온도, 목표 센서 온도 편차를 기준으로 정합니다. 0.5~5mm 범위에서 맞춤 제작이 가능하니 조건을 알려 주세요.





정리

센서가 열에 속는 문제는 센서의 성능이 아니라 센서로 가는 열 경로의 문제인 경우가 많습니다. 발열부와 센서 사이의 경로를 얇은 단열층으로 끊으면, 같은 센서로도 더 안정적인 온도 제어를 기대할 수 있습니다. 다만 효과는 제품 구조와 열원 위치에 따라 다르므로 시제품 테스트로 확인하는 것이 안전합니다.

에프유디는 센서 위치와 주변 열원, 사용 온도를 확인한 뒤 적용 구조와 두께를 함께 검토하고, 샘플 테스트까지 진행해 드립니다. 다음 편부터는 스마트폰·노트북 등 3C 전자제품의 열 관리로 이야기를 넓혀 가겠습니다.
